在太陽能發電工廠的管理與維護中，精準的數據採集與高效的遠端監控至關重要。為了實現對發電效率、設備狀態以及功率品質的全面掌控，本方案採用WL40EW2TW 無線通訊模塊 ，DL30-G 網路資料記錄儀，結合 R3 Remote I/O 與 GR8-EM 適配器，實現對 M50EXWTU 電錶的無縫連接。這項架構可提供高效率、自動化的能源監控解決方案，大幅降低維護成本，並提高設備運維的智慧化程度。
系統架構
本方案的核心組件包括：

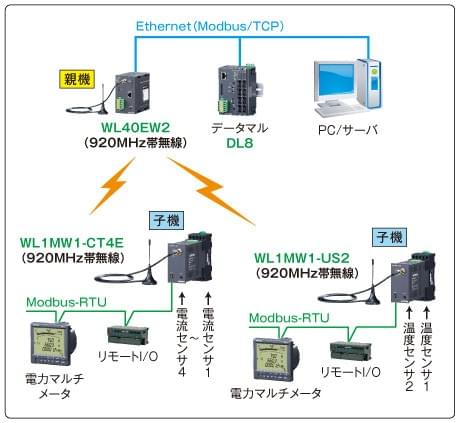

WL40EW2TW 無線通訊模塊
-Modbus-RTU 的通訊協議無線化，以連接Modbus 遠端I/O。
900~920MHz 頻段的繞射性強，較不受障礙物影響。
網路建構採用可靠性高的多跳式。
長距離預估可達1km。
無需通訊配線施工。
符合NCC低功率射頻電機技術規範
DL30-G 網路數據記錄儀
-具備Modbus/TCP、SLMP 等工業協議，支援遠端監控、數據記錄及郵件警報。
記錄發電功率、電壓、電流、功率因數等關鍵數據，並以 CSV 格式存儲，支援FTP遠端存取。
透過 Web 介面 實現遠端即時監控，無需額外軟體安裝。
R3 Remote I/O 模組
-負責將太陽能板、逆變器等設備的訊號轉換為標準工業協議，傳輸至 DL30-G。
透過 Modbus/TCP 與 GR8-EM 適配器 進行資料交換。
GR8-EM 轉接器
-作為連接橋樑，將 M50EXWTU 電錶的資料傳輸到 DL30-G，實現能耗監測與功率分析。
M50EXWTU 電錶
-採集太陽能發電的功率、頻率、功率因數等資料。透過 Modbus/TCP 介面與遠端 I/O 及 DL30-G 互聯。
方案優勢

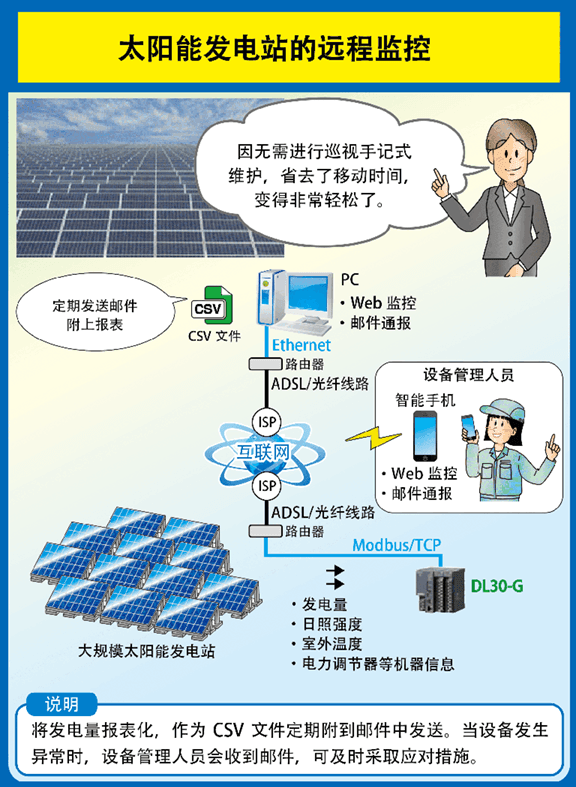

遠端監控 & 即時報警
DL30-G 透過 Web 介面 提供 即時資料監控，維運人員可透過 PC 或智慧型手機 隨時查看系統狀態。
當功率異常或設備故障時，自動觸發郵件警報，及時通知管理人員。
數據記錄 & 視覺化分析
採用 大容量存儲，記錄秒級、分鐘級、小時級數據，支援 10 年以上的數據保存。
產生 日/週/月/年報表，支援遠端 FTP 訪問，便於歷史資料分析。
靈活的通訊協定 & 相容性
相容於 Modbus/TCP、SLMP、HTTP/FTP，可與 SCADA 系統 無縫集成，實現自動化管理。
透過 R3 Remote I/O 可擴展至更多感測器及控制設備，實現模組化監控。
降低維修成本 & 提高維運效率
遠端監測減少現場人工巡檢頻率，提升維修效率。
設備故障可 遠端診斷，減少停機時間，提高太陽能發電的穩定性。
應用場景
光電站發電監測：監測太陽能板的輸出功率，優化電力調度。
能源管理：幫助企業分析能耗數據，提高能源利用率。
遠端運維：透過郵件警報與遠端監控，減少故障停機時間。
總結：本方案利用 DL30-G 記錄器 結合 無線通訊WL40G 與 R3 Remote I/O 與 M50EXWTU 電錶，打造了一個智慧化的太陽能工廠資料擷取與遠端監控系統。其高度自動化的功能不僅降低了人工維護成本，也提升了資料的精準度與安全性，是未來智慧能源管理的理想選擇。
